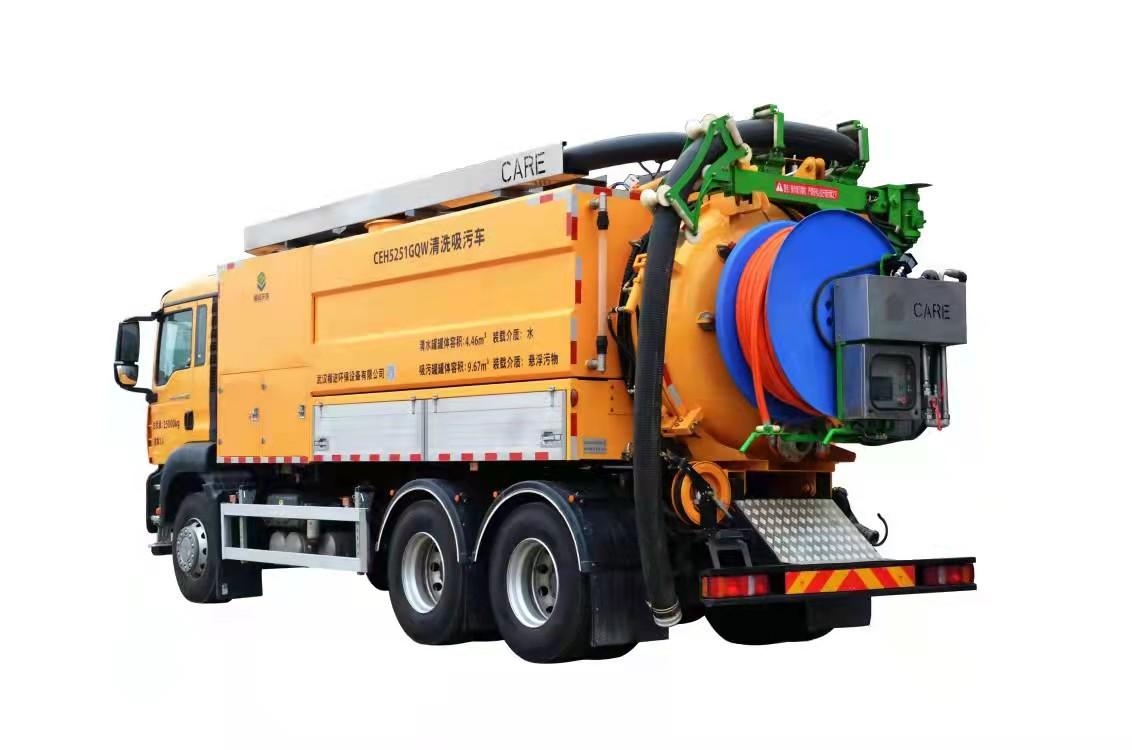

CEH5251GQW清洗吸污车
主要技术参数:
底盘: |
重汽汕德卡 |
发动机: |
重汽曼MC11.40-60 |
发动机功率: |
297kw |
排放标准: |
国六 |
总重: |
25000KG |
轴距: |
4300+1400 mm |
外形尺寸: |
9330×2540×3620mm |
清水罐材质: |
不锈钢 |
高压泵类型: |
进口单柱塞泵 |
高压泵型号: |
德国KAISA HPT70-C/R |
高压泵流量: |
500 L/min |
最高压力: |
20Mpa |
真空泵类型: |
罗茨泵 |
真空泵型号: |
意大利JOURP PVT700 |
空气流量: |
69167L/min (4150m³/h) |
真空度: |
93% 吸程(40米) |
清水罐容积: |
4460L |
高压胶管: |
120M/32mm(L/DN) |
污泥灌容积: |
9670L |
吸污管: |
20M/125mm(L/DN) |
主要性能特点:
1、选用重汽汕德卡双后桥底盘,配置曼发动机,国六排放标准,集环保、节能、高效于一身,是国内最高端的进口替代型专用车底盘;短轴距、转弯半径小、通过性能好,在城市道路上作业更方便快捷、更安全。上装部分采用总线控制,与底盘总线控制无缝对接;整车在工作时,通过总线精确控制发动机的转速,发动机转速不随上装泵类负载变化而变化,而是保持在稳定的转速,有效防止发动机转速上升造成泵类超速运转。
2、整车布局紧凑合理,外观造型设计,突显高端产品的品质。
3、进口高压泵、污水循环及液压辅件从德国kaiser公司原装进口,代表欧洲最高端技术的原装进口单柱塞高压泵,具有高水压、大流量,脉冲等功能,适用的管径范围大(2000mm以下均可高效适用)的特点。最大流量≥500L/min,最高压力≥20mpa,而且对水质要求低,与循环水系统配合使用,极大地提高工作效率。
4、意大利原装进口真空泵:罗茨风机,具有流量大,可持续工作时间长,超高吸程可达40米以上;超强的吸污能力并可单吸干砂石等优异的性能特点。
5、意大利原装进口全功率夹心取力器,内置式动态刹车系统,车辆在静止或行驶状态均可取力,自带扭转减振器用于抵消发动机扭转振动,该取力器集成的摩擦片可以在高负载(不大于262KW)的情况下啮合/分离取力,连续工作最大输出功率392Kw,间歇工作最大输出功率440Kw,连续工作最大输出扭矩2500N.m;为整车在管道冲洗、污水循环和吸污同时作业时提供澎湃、稳健的动力。
6、德国Kaiser原装进口全自动污水循环再利用系统,通过该系统的运行,将吸入泥罐内污水进行多重过滤处理,实现污水与淤泥的有效分离,经过过滤后的污水可重复利用于疏通和清洗,为车辆施工提供循环再生的“清洁”水源,保障连续不间断地进行管道冲洗。总线控制的污水循环系统为一键式操作,并搭载无线遥控操作,让操作更加灵活方便;系统启动后,整个过程自动运行。污水循环系统将分离出的污水直接进入高压水泵进行高压冲洗,避免进入清水箱,造成清水箱内的污染而难以清洗。
7、清水罐容积4460L、污泥罐容积9670L; 在满足吸污功能的情况下,加大了清水罐容积。功能搭配更合理,更适合城市下水道的疏通工况,在污水循环功能的配合下,为下水道冲洗提供源源不竭的水源。
8、罐体举升、罐门开启、锁紧:罐体倾倒举升、罐体后盖的开启、锁紧均采用液压控制,通过总线控制,最大化地提高自动化程度,安全可靠,有效减小操作人员的劳动强度。
9、液压收放式卷盘:清洗高压胶管液压收放,可实现对下水道的往复疏通、清洗,提高清洗效果。卷盘收放无极调速,高压胶管收放长度自动计米,通过总线控制,让操作更加方便、得心应手。
10、框架式吸污吊臂:吸污作业操作采用车顶盘管、液压收放,车尾伸缩吸污臂送管的方式,吸污臂的举升、伸缩、旋转等也为全液压控制,操作方便灵活,车辆自带的吸污管可适应不同工况需求。配备远距离遥控装置:无干扰情况下,60米范围以内可无线遥控操作车辆,大大提高了操作的便捷性,降低了劳动强度。
11、泥水分离及正压反排:通过泥水分离装置,将污泥罐内的泥和水分离,可以通过正压反排系统,把吸入污泥罐内的污水中无需运走的“水”反排回下水管道中,仅运走淤泥或其它固体垃圾,减少了车辆往返运输次数和时间,降低了施工成本、提高工作效率。
12、智能化保护系统,确保核心部件正常运转:
(1)低水位保护系统:低水位时自动报警并降低发动机转速,防止高压水泵缺水工作,保护高压水泵;
(2)配置多重保护装置:真空泵多重保护系统可有效防止抽吸时漫灌,保护真空泵安全。
13、人性化设计:通过总线集成控制单元,提高了整车自动化程度,实现操作的方便、灵活和快捷,显著降低劳动强度,提高工作效率。
