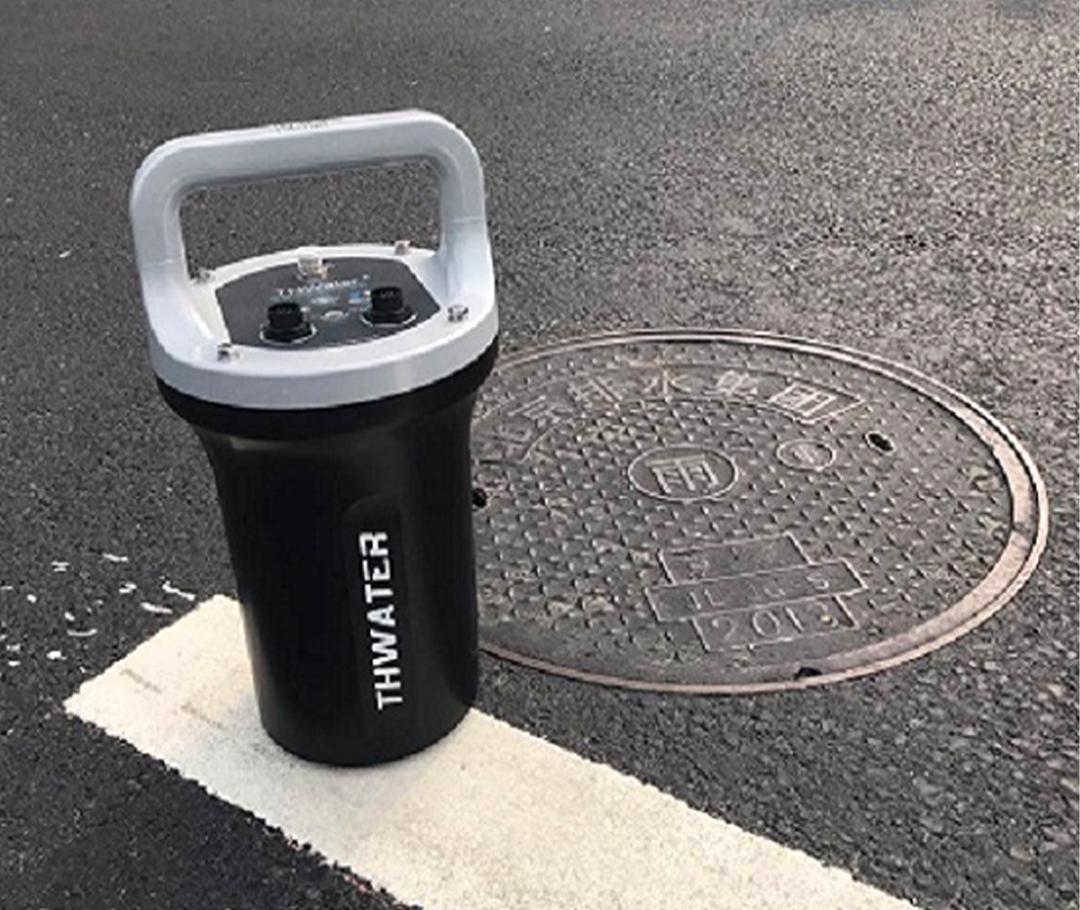

THWater智慧排水监测流量仪(TWQ)是用于排水移动互联网流量监测设备,支持排水管网或明渠等场合的满管、非满管流量在线长期稳定监测与积水及溢流预警报警。具有逐分钟持续监测、软硬件一体、智能互联、报警信息全方位推送等市场上现有设备不具备的特性。主机采用IP68防护等级,独特的分体式设计让通讯变得更加稳定可靠。
THWater在线超声波流量计测量工作原理:使用速度面积法,速度测量使用多普勒超声波测量原理,液位测量使用压力或超声波测量原理,液位可全量程测量,在过载情况下依然提供正确液位值。
液位类型:表压流速类型:多普勒超声波;
液位量程:0~10m流速量程:-6~6m/s;
液位综合精度:1%FS;
流速综合精度:2%FS;
介质温度:0~60℃;
环境温度:-20~60℃;
零点温漂移:≤±0.05%FS℃;
量程温度漂移:≤±0.05%FS℃;
补偿温度:0~70℃;
安全过载:150%FS;
极限过载:200%FS;
采样频率:60s;
密封等级:IP68;
产品电池组额定电压:7.2±0.2V(76AH);
液位平均功率:32mW;
流量平均功率:60mW;
产品防爆标志:Ex iaⅡ CT3 Ga;
THWater智慧排水监测设备中继器
供电电压:4.2VDC;
电池容量:62AH;
平均功率:60mW;
环境温度:-20~60℃
密封等级:IP65;
通讯频率:默认15分钟(可设置)。
THWater在线超声波流量计具体参数如下:
THWater在线超声波流量计主要技术参数表
序号
|
项目
|
主要技术要求
|
1
|
主机防护等级
|
使用防腐耐用材料制造,IP68保护
|
2
|
测量原理
|
使用速度面积法,速度测量使用多普勒超声波测量原理,液位测量使用压力或超声波测量原理,液位可全量程测量,在过载情况下依然提供正确液位值。
|
3
|
监测位置
|
无限制,明渠、管道、排口均可,截面形状随意,没有限制与要求。
|
4
|
采集参数
|
瞬时液位、瞬时速度、瞬时流量,支持双通道流速测量
|
5
|
速度测量量程
|
-6.0m/s至6.0m/s(必要时可根据需要定制更大量程版本)
|
6
|
速度测量精度
|
0.03m/s
|
7
|
速度测量分辨率
|
0.01m/s
|
8
|
液位量程
|
最大可至10m(必要时可根据需要定制更大量程版本)
|
9
|
液位准确度
|
优于全量程的1%
|
10
|
液位分辨率
|
0.001米
|
11
|
测量频次
|
1分钟一次,整分钟整点测量
|
12
|
通讯环境
|
井下无手机信号仍可正常通讯
|
13
|
远程通讯
|
中继器内置GPRS、GSM通讯模块。
|
14
|
发送频次
|
可进行频率自由切换,比如15分钟、5分钟、1分钟。
|
15
|
电池
|
井下测量使用一次性电池,寿命不少于12个月
|
16
|
监测点设置
|
在线配置同步,通过统一服务平台随时远程更新修改。
|
17
|
数据存储与传输
|
本地可缓存180天以上的数据,现场采集的数据需传输到服务器,同时支持云端存储和web访问,在出现通信故障期间可缓存数据并在通信恢复后自动上传。
|
18
|
安装维护
|
分体结构,防潮防爆,无需下井安装,支持不断流快速安装,可便携使用也可长期固定
|
